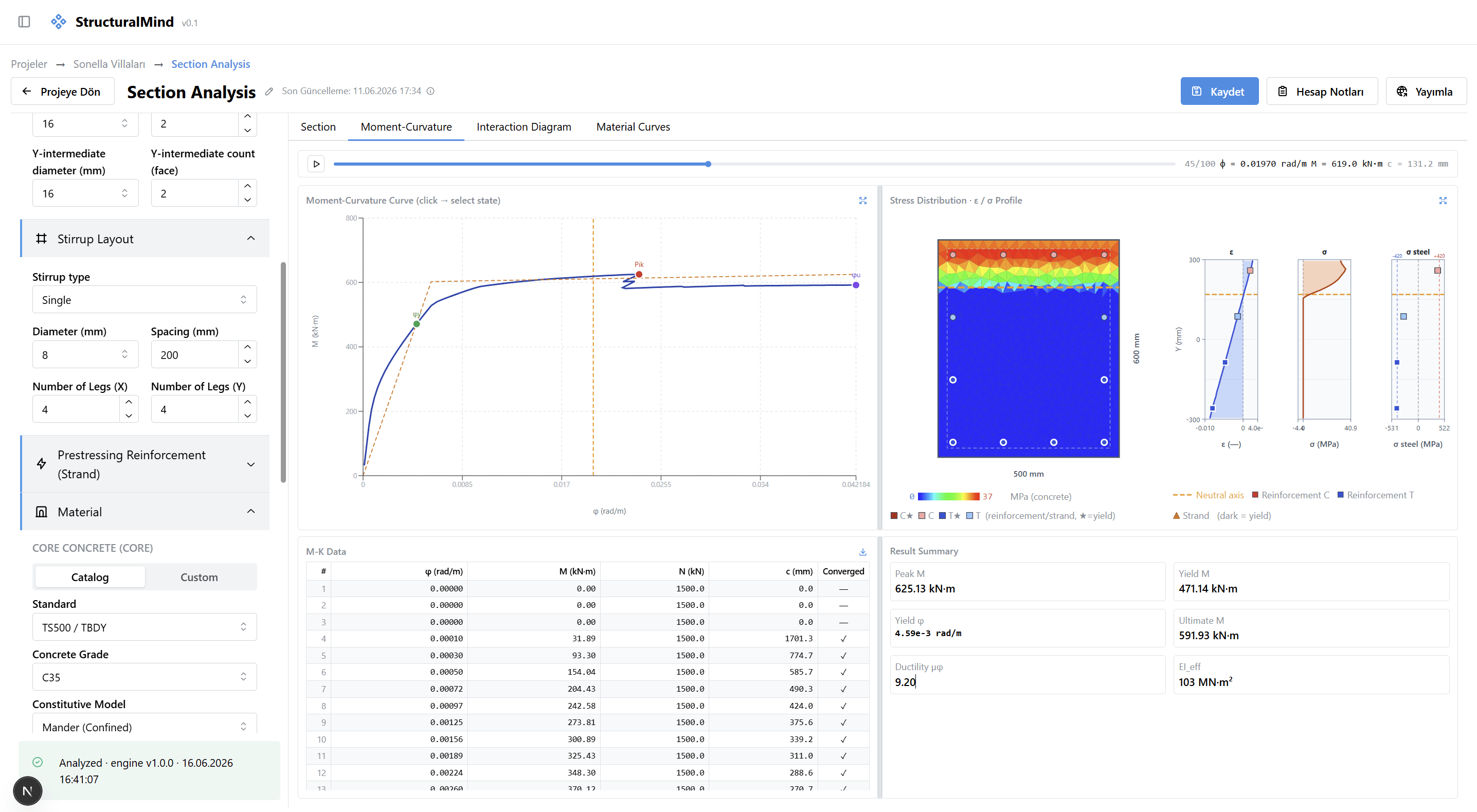

Fiber tabanlı kesit analizi
Betonarme ve öngerilmeli kesitler için herhangi bir açıda moment-eğrilik ve eksenel yük–moment etkileşim analizini doğrudan tarayıcınızda çalıştırın. Kesiti fiberlere ayırın; sargılı/sargısız beton modelleri ve donatı çelik modellerini uygulayın ve sonuçları görsel ve etkileşimli bir şekilde inceleyerek profesyonel bir PDF raporuna aktarın.

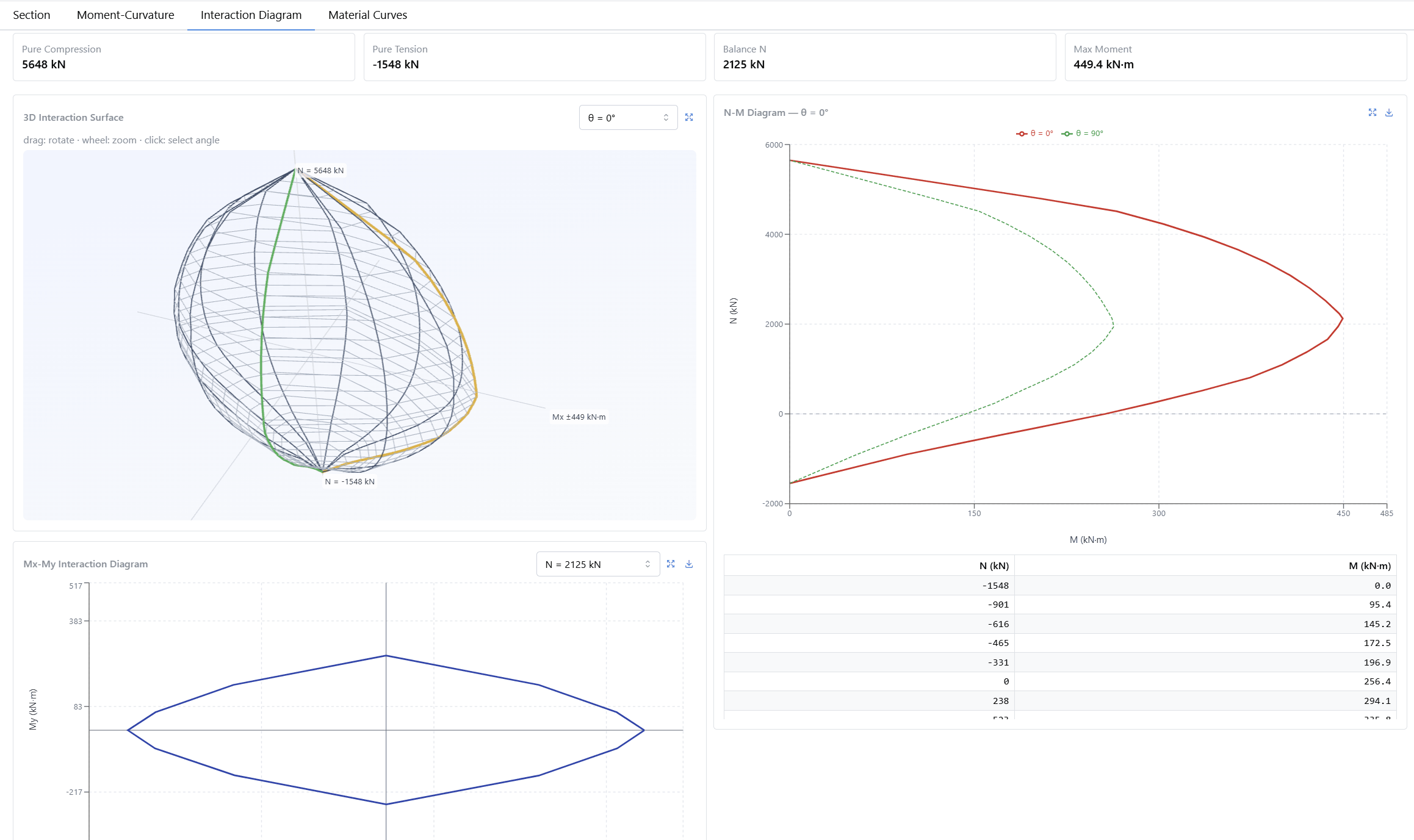

3B ve 2B etkileşim diyagramları
3B etkileşim yüzeyi ve 2B zarf eğrileri, istediğiniz açı için inceleyebileceğiniz omurga eğrileri.

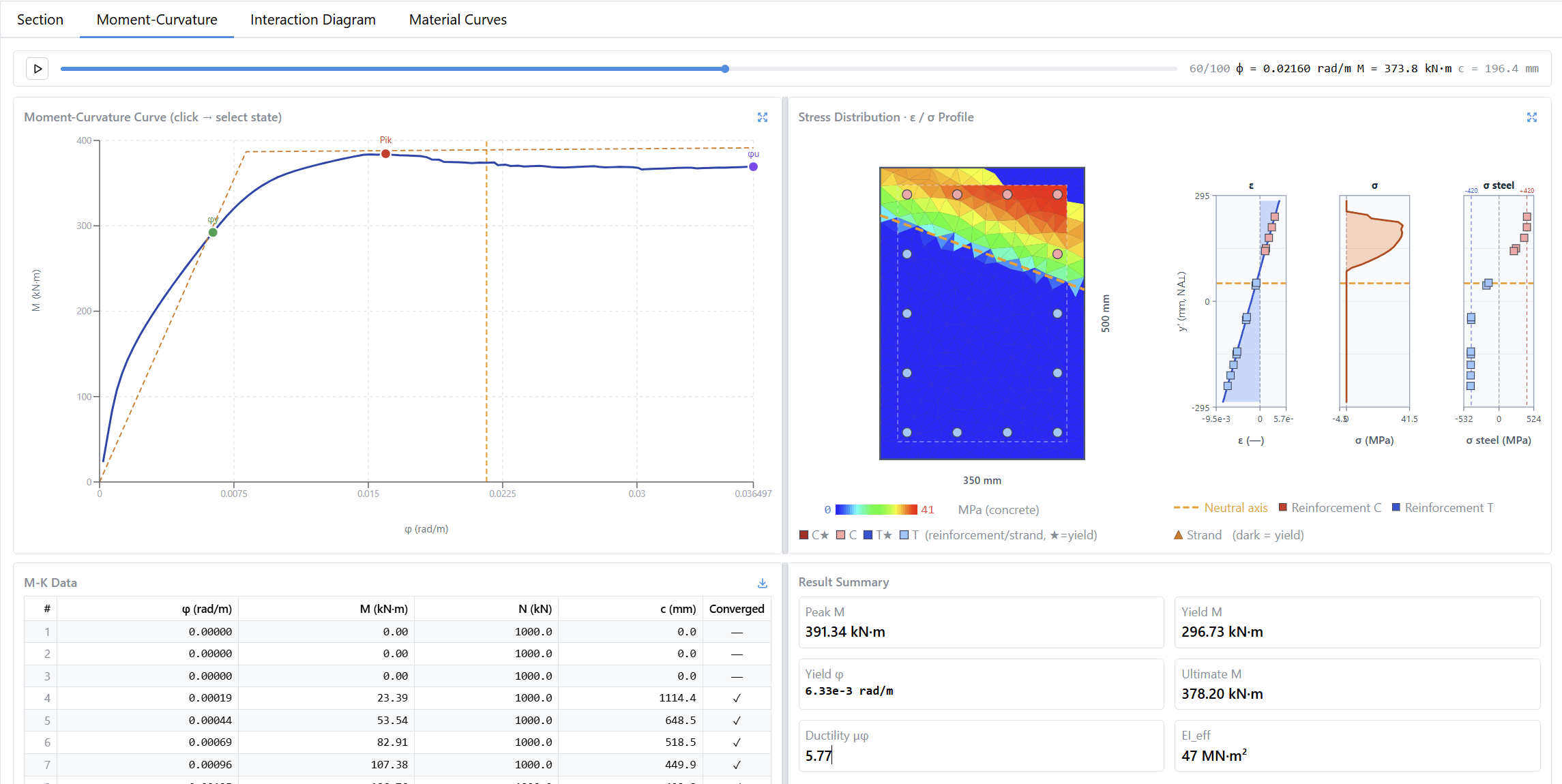

Moment-eğrilik grafiği
Herhangi bir yükleme açısında hesaplanan tam M–φ davranışı, enerji tabanlı idealizasyon, adım adım kesit gerilme animasyonu ve detaylı veri tabloları.

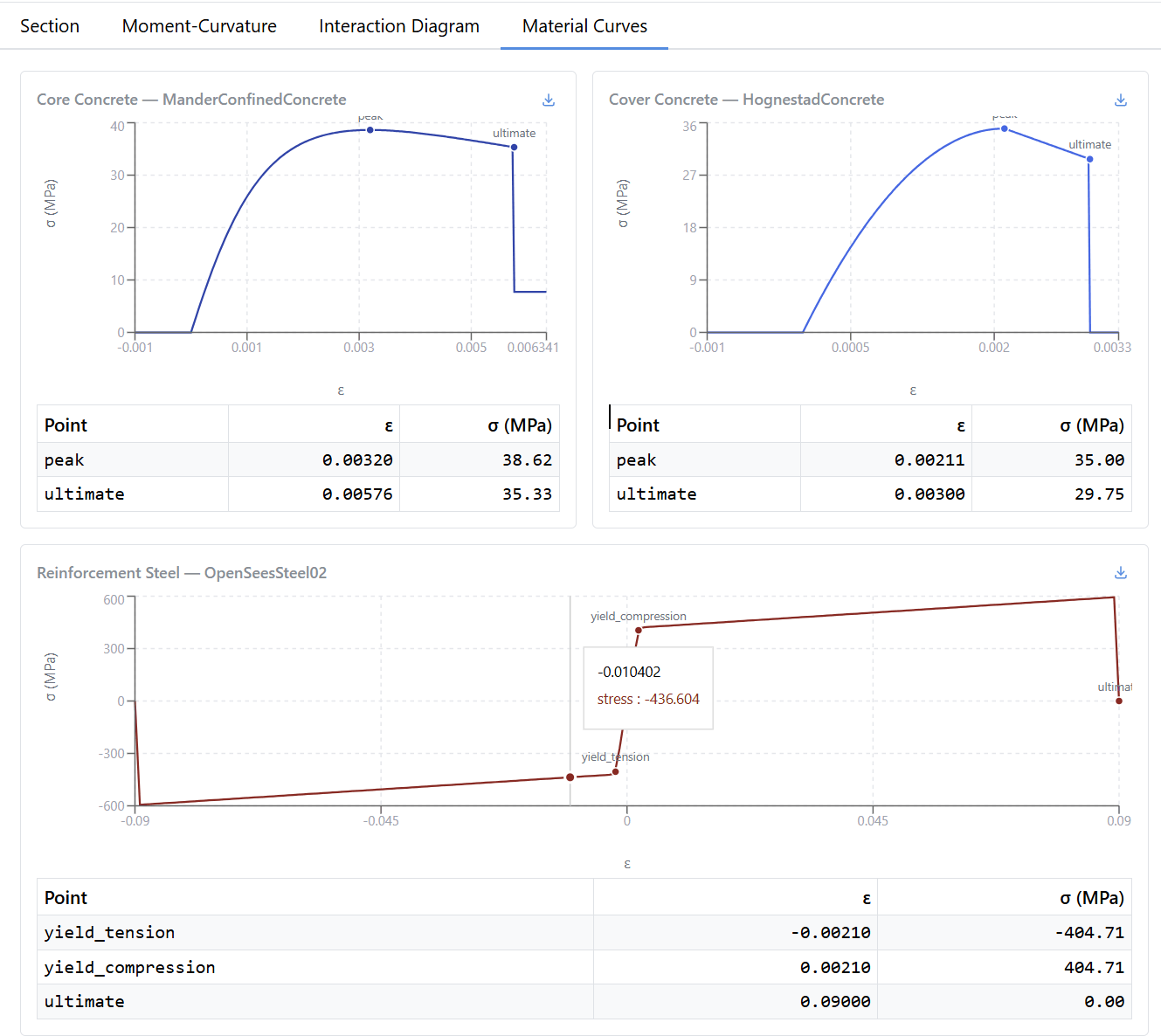

Fiber malzeme modelleri
Çekirdek ve kabuk betonu için farklı beton modelleri (Sargılı/sargısız Mander, Hognestad), pekleşmeli/pekleşmesiz çelik modelleri. Malzeme sınıflarını siz belirleyin.

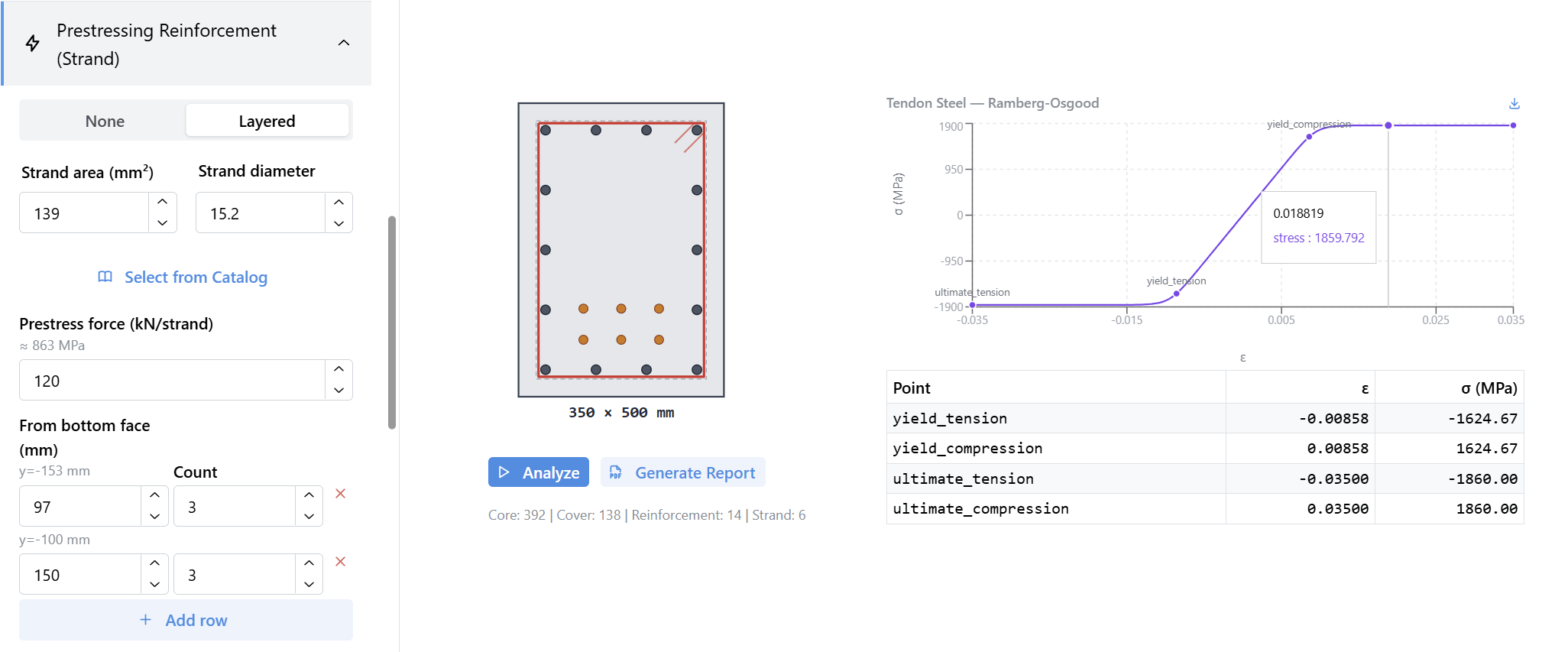

Öngerilmeli kesitler
Öngerme tendonları ekleyerek öngerilmeli ve normal betonarme kesitleri analiz edin.

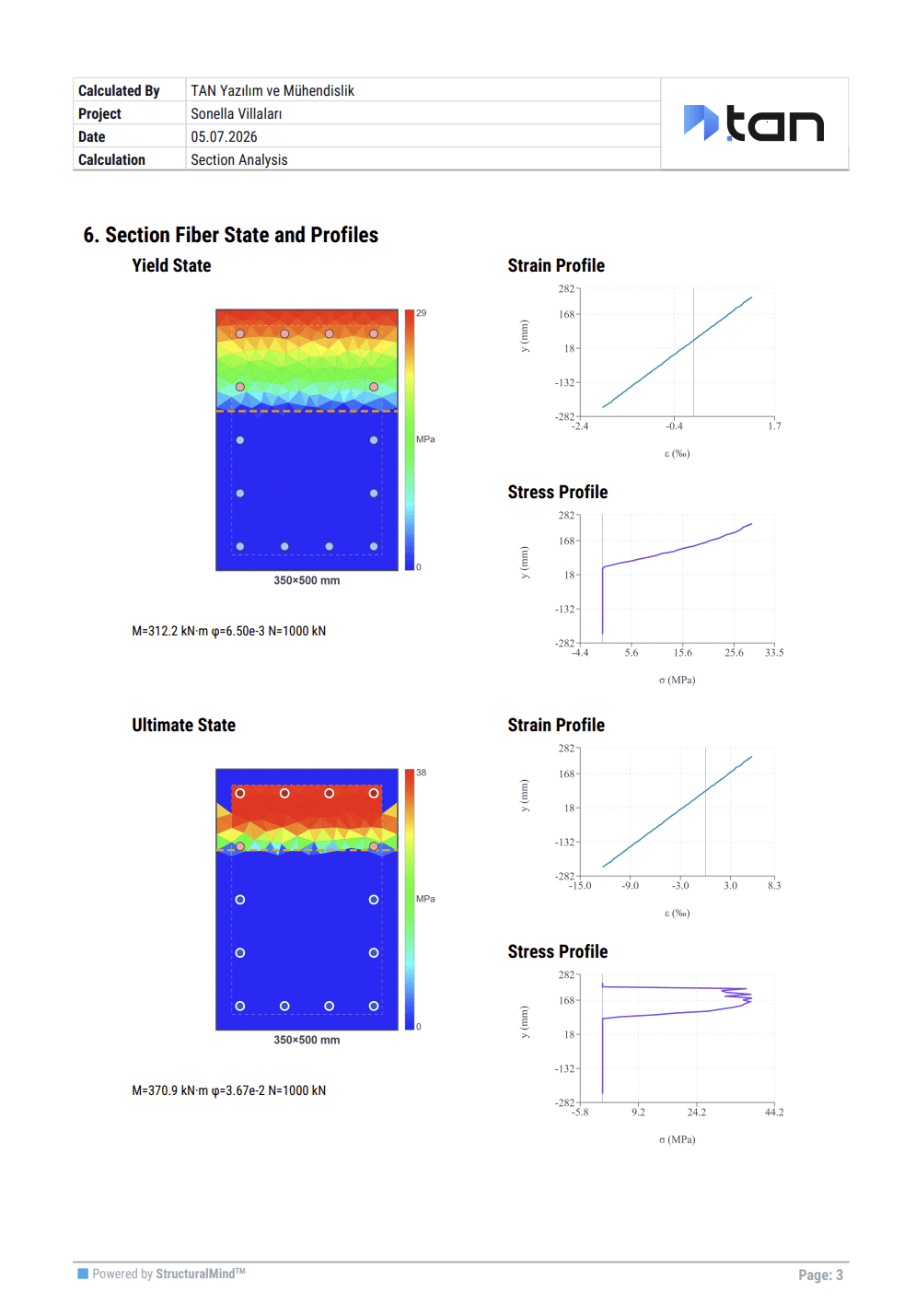

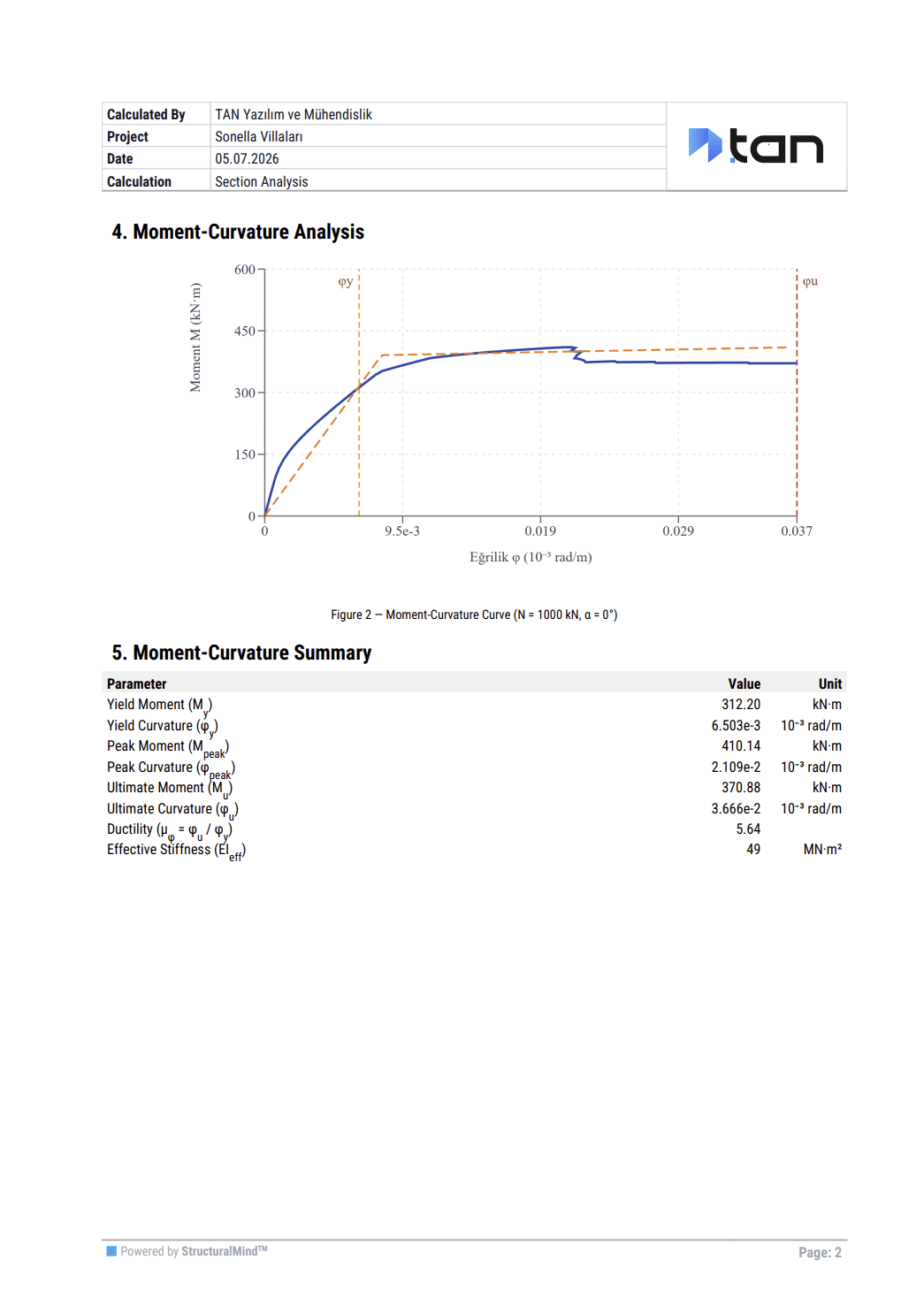

Profesyonel PDF rapor
Moment-eğrilik özeti, malzeme eğrileri ve fiber gerilme/şekildeğiştirme profillerini içeren, firmanızın logosunu taşıyan detaylı bir PDF raporu oluşturun.

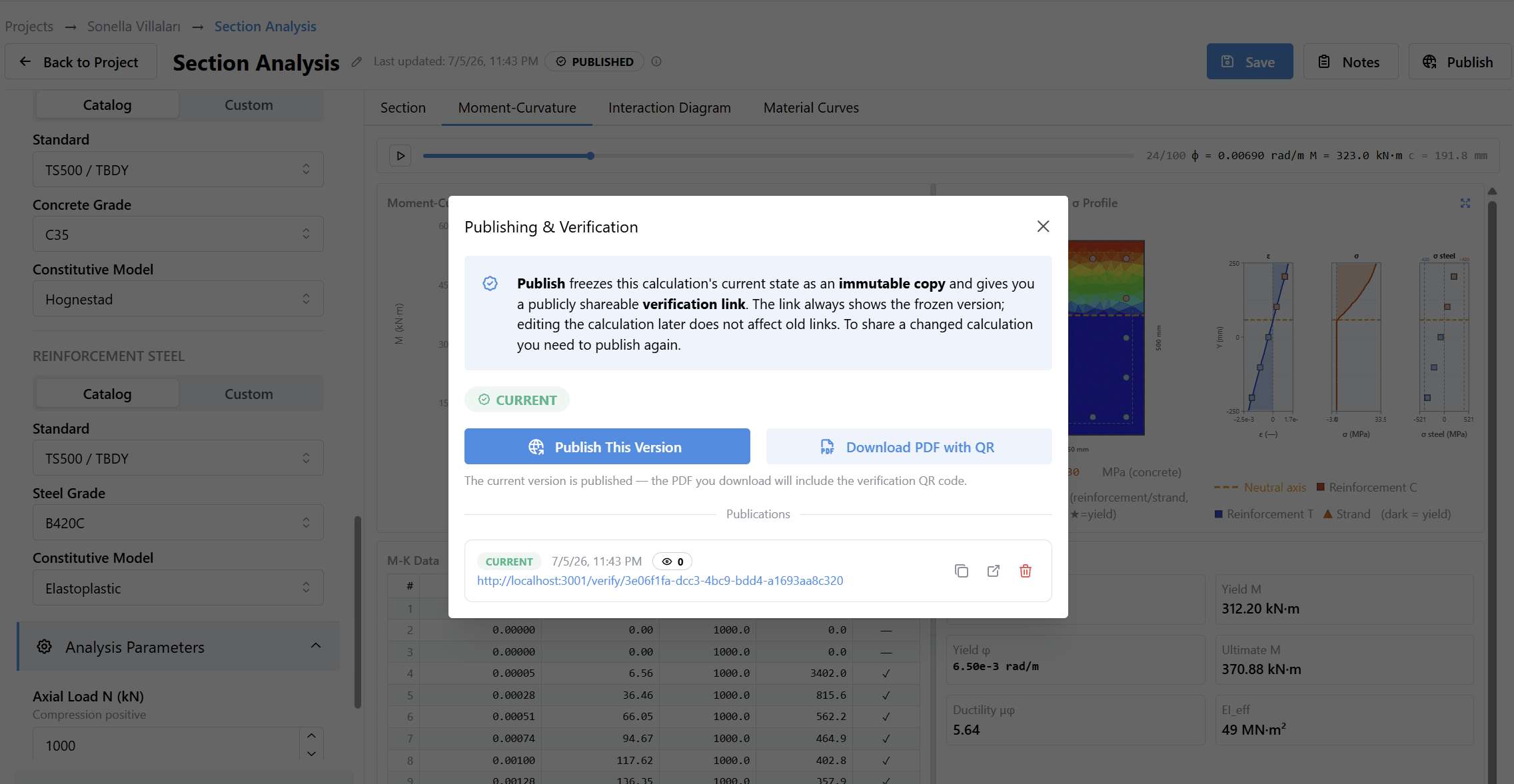

Yayınla ve doğrula
Hesabı değişmez bir kopya olarak dondurup herkese açık bir doğrulama bağlantısı üretin. QR kodlu PDF'i paylaştığınız herkes, raporun sizin ürettiğinizi ve değişmediğini doğrulayabilir.
Sorular
- Doğrusal olmayan fiber kesit analizi nedir?
- Kesit küçük fiberlere bölünür; her beton, çelik ve tendon fiber elemanı, kendi gerilme–şekildeğiştirme yasasını izler. Kesit içi denge özel yakınsama algoritması ile sağlanır. Doğrusal olmayan performans analizlerinde gereken yığılı ve yayılı plastisite özellikleri bu yöntemle hesaplanır.
- Hangi malzeme modelleri kullanılıyor?
- Sargılı çekirdek beton için Mander, sargısız kabuk için Hognestad veya sargısız Mander kullanılabilir. Donatı çeliği için elastoplastik, bilinear, trilinear ve OpenSees02 modelleri kullanılır. Ön germe tendonları için Ramberg-Osgood modelleri kullanılmaktadır.
- Öngerilmeli kesitleri analiz edebilir miyim?
- Evet. Donatının yanında öngerme donatısı (strand) ekleyerek veya donatı olmadan sadece tendonlu öngerilmeli kesitleri analiz edebilirsiniz. Tendonları istediğiniz pozisyonda yerleştirebilirsiniz veya kesit çevresine eşit dağıtabilirsiniz. Tendon kuvveti olarak kayıplardan sonra hesaplanmış net öngerme kuvvetini girmeniz gerekir.
- Kesit analizi ücretsiz mi?
- Fiber Kesit Analizi, Engineer paketinde özel mühendislik hesabı olarak yer alır. Ücretsiz deneyebilirsiniz.
Dakikalar içinde hesaplamaya başlayın.
Kaydolun, bir hesap seçin ve ilk denetlenebilir raporunuzu üretin.
