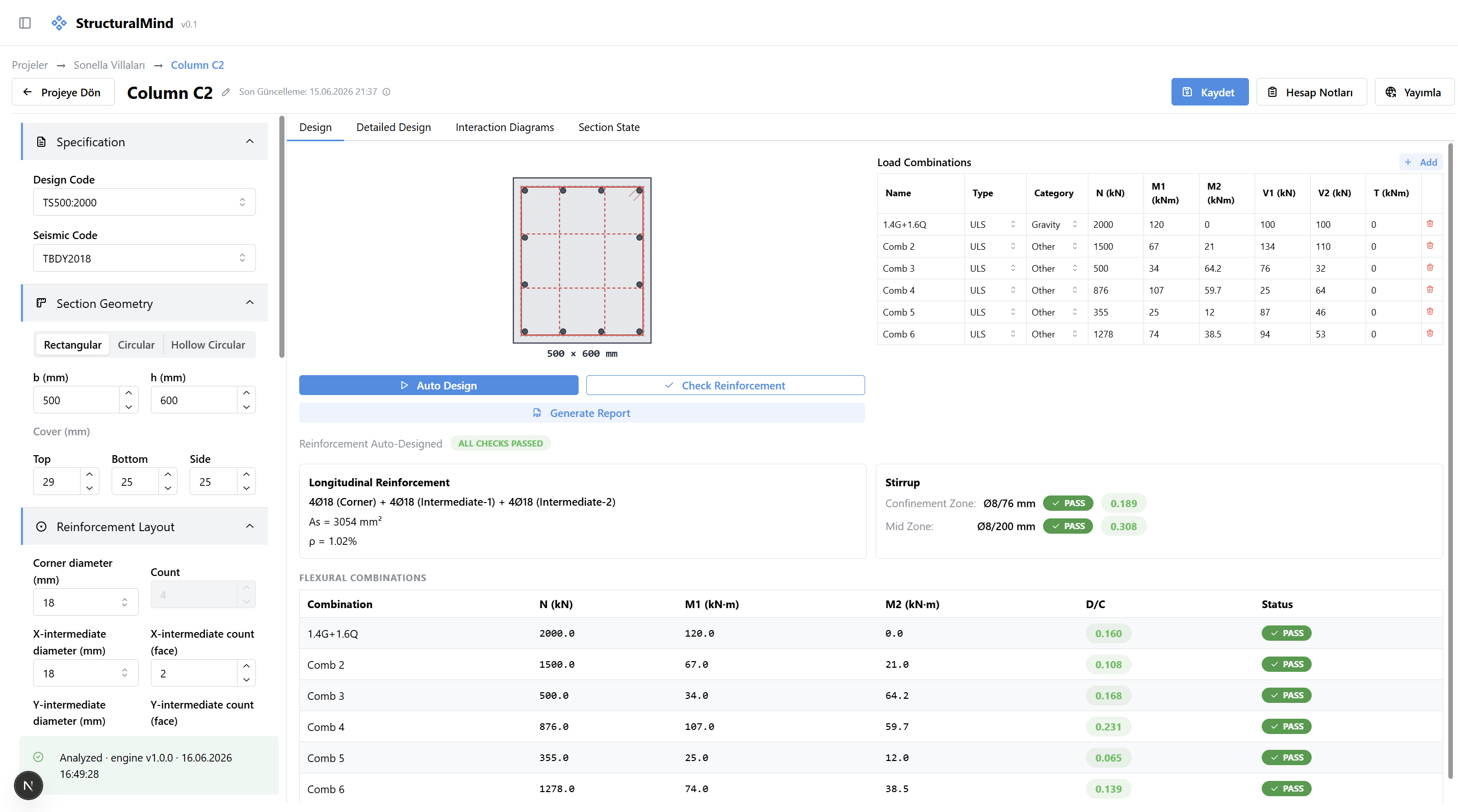

Betonarme kolon tasarımı
Betonarme kolonları doğrudan tarayıcınızda tasarlayın. Yük kombinasyonlarınızı girin, donatıyı otomatik tasarlayın ya da kendi donatı düzeninizi kontrol edin; detaylı tasarım sonuçlarını formüller ve yönetmelik referansları ile inceleyin. Tasarımda güçlü fiber kesit analiz altyapısı kullanılır.

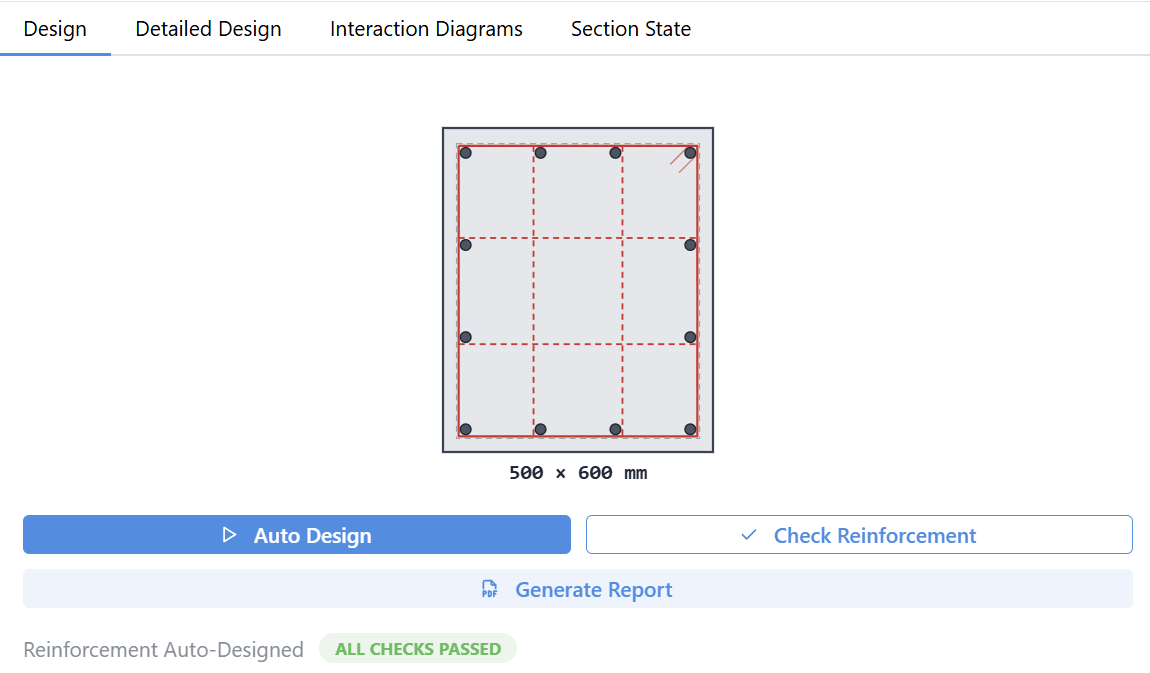

Otomatik donatı tasarımı
Girdiğiniz kombinasyonlara göre boyuna donatı adedi, donatı çapı ve etriyeler otomatik seçilir. Kesit sargılama koşulları otomatik uygulanır

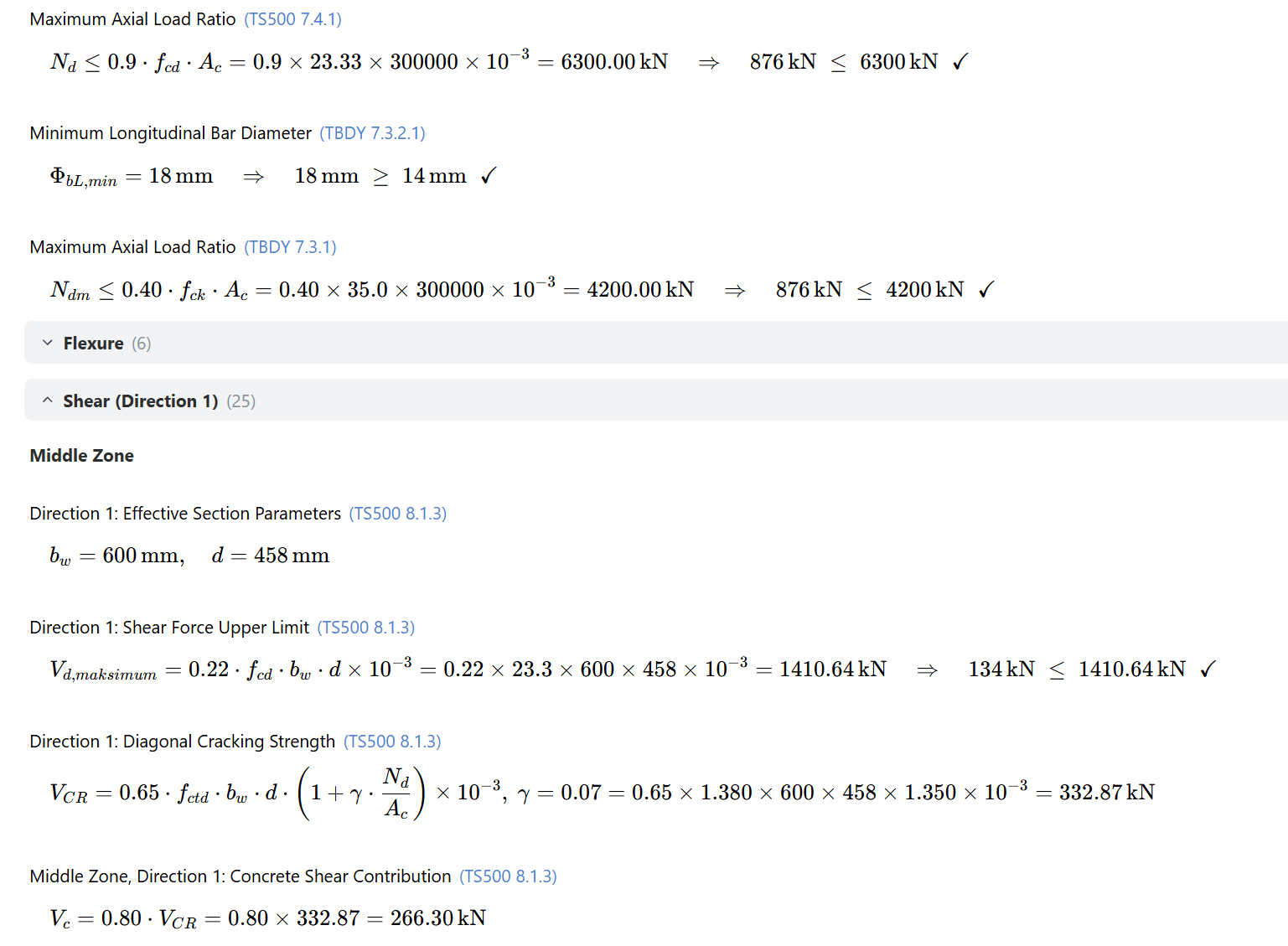

Mevcut donatı kontrolü
Elinizdeki mevcut kesit ve donatı düzeni girdiğiniz kombinasyonlara göre kontrol edilir; tasarım ve sargılama durumunun yeterli olup olmadığı bildirilir.

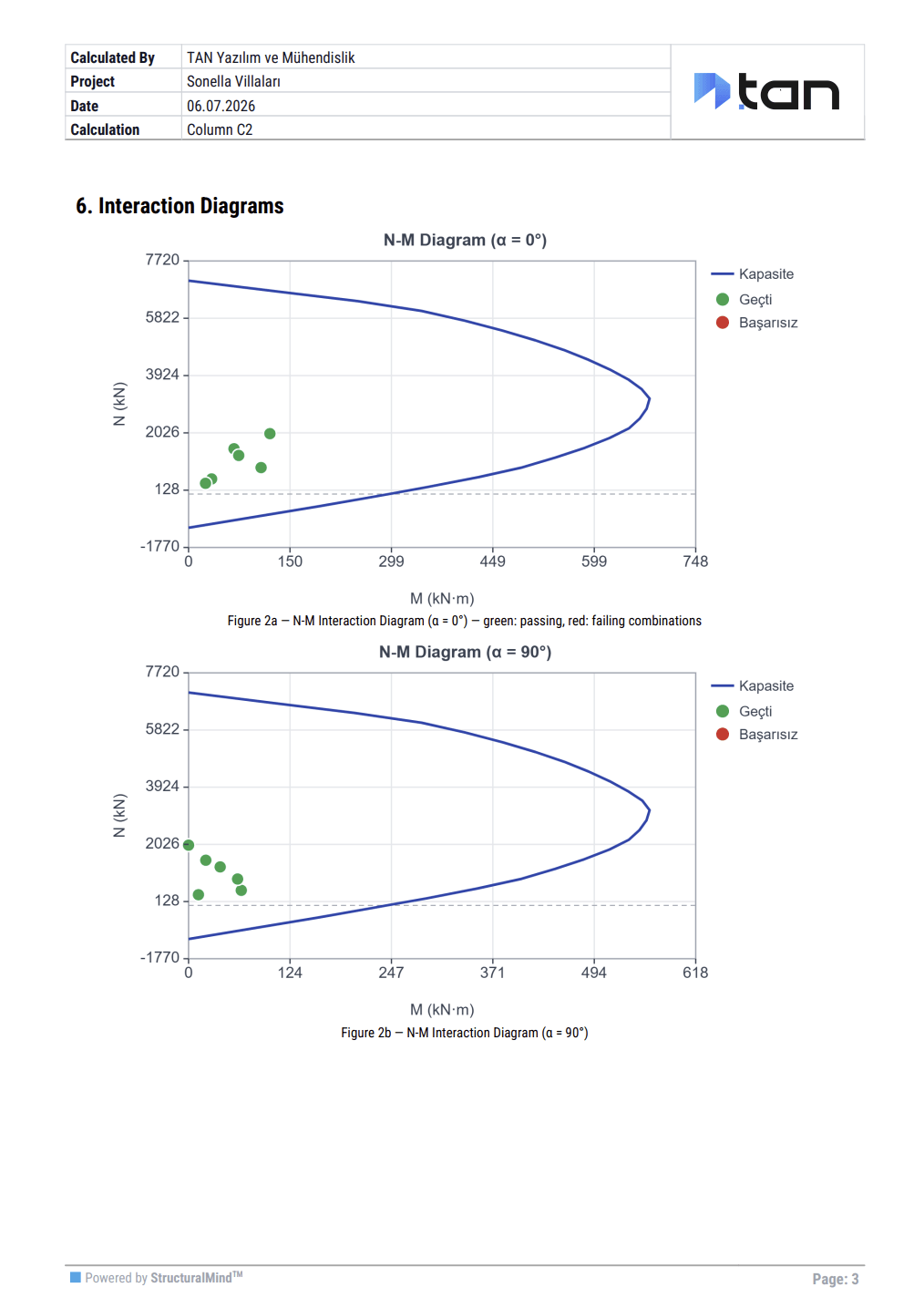

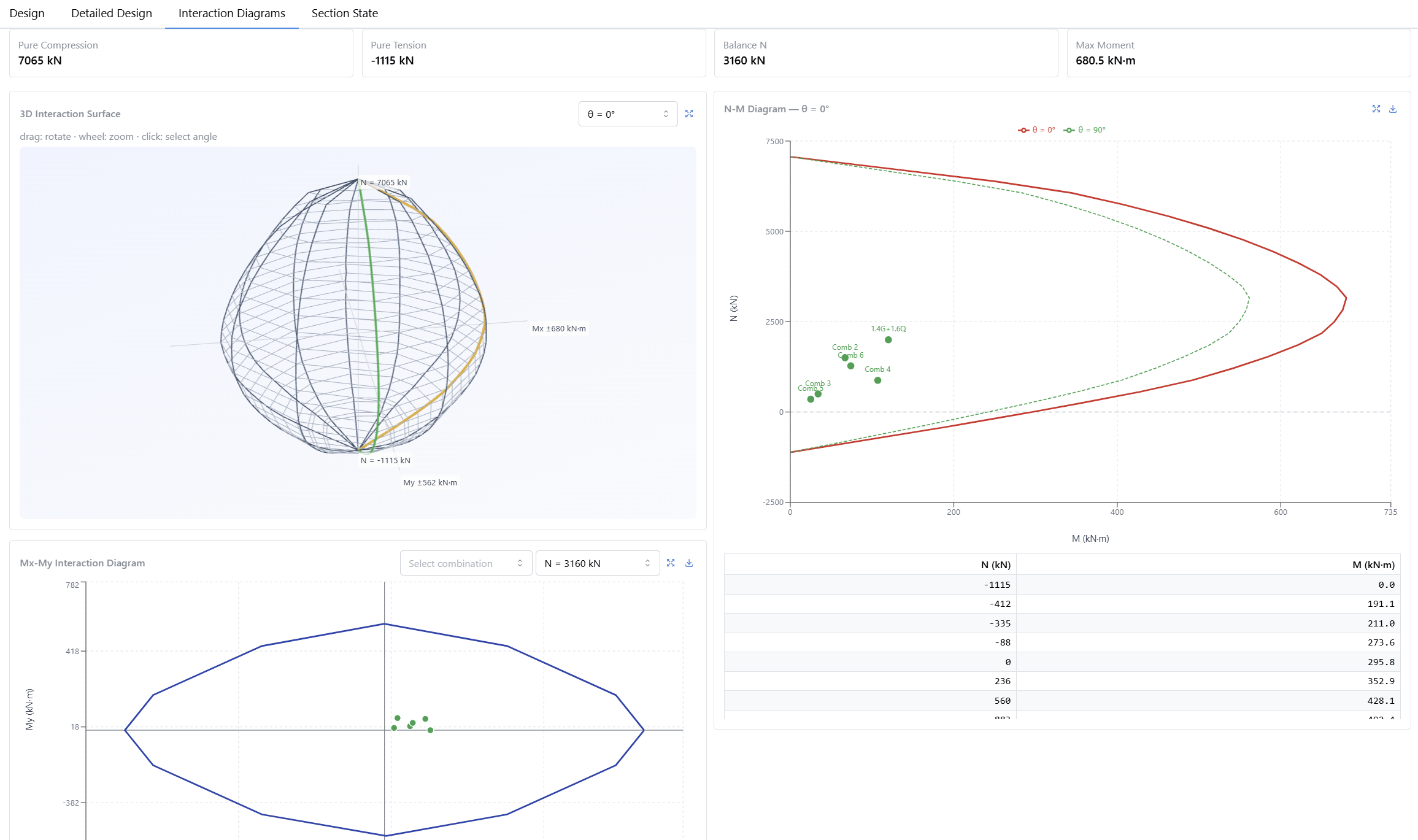

3 Boyutlu P-M-M etkileşimi
Kesitin 3B etkileşim yüzeyi oluşturulur ve interaktif şekilde sorgulanabilir. Her kombinasyon 3B etkileşim yüzeyine karşı kapasite/talep oranıyla kontrol edilir.

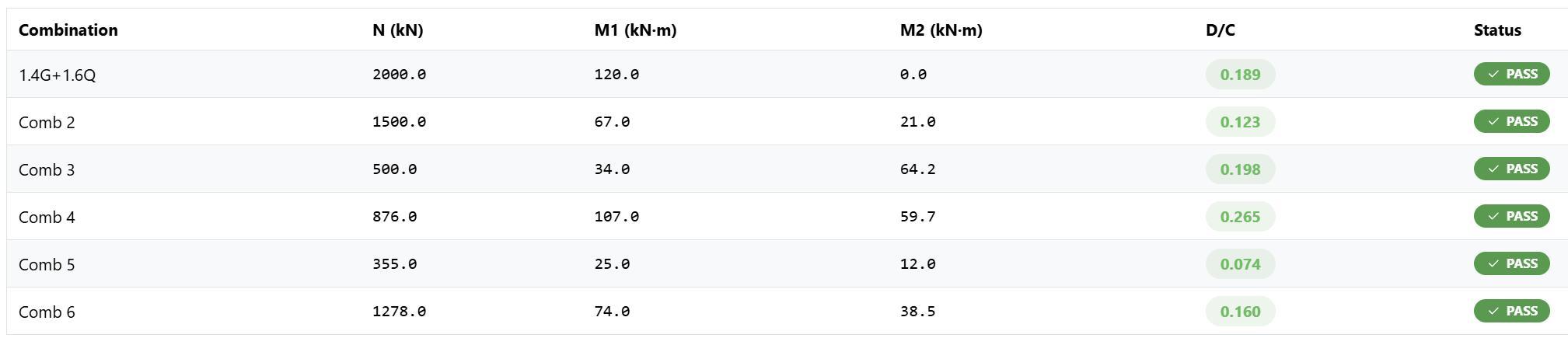

İstediğiniz sayıda yük kombinasyonu
Yük kombinasyonlarını tanımlayın veya içeriye aktarın. Boyuna donatılar ve etriyeler her kombinasyon için ayrı ayrı belirlenir ve en kritik olan kullanılır. Kapasite kullanım oranları gösterilir.
Kesme, burulma ve sargılama
Kesme ve burulma tasarımı her iki yönde yapılır. Etriye köşesi ile desteklenmemiş donatılar kontrol edilir. Sarılma ve açıklık bölgeleri ayrı ele alınır.

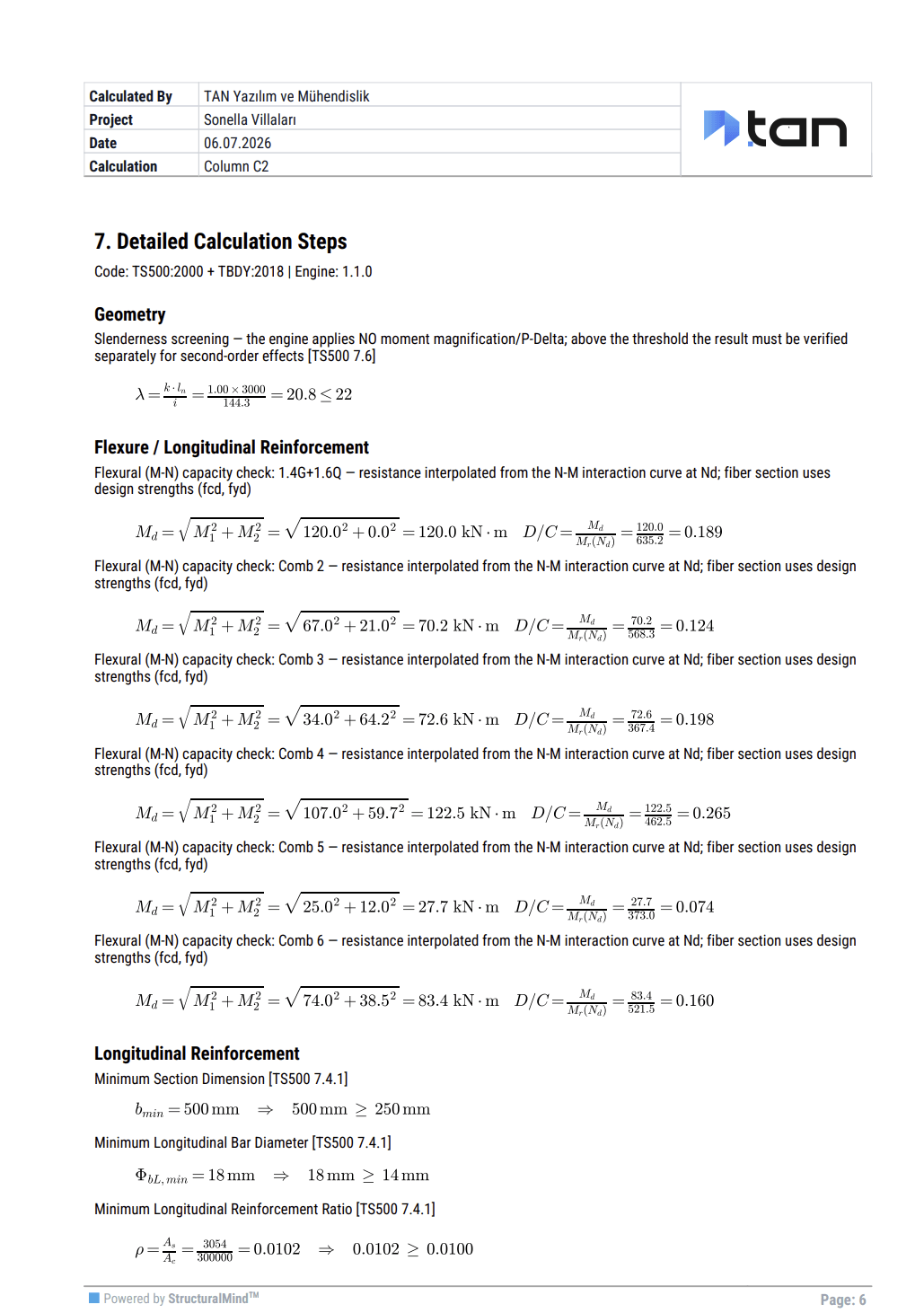

Formüller ve yönetmelik referanslı raporlar
Tasarım kontrolleri açık formüller ve yönetmelik referansları ile hem arayüzde hem PDF raporlarda hem de hesabın dijital paylaşımında gösterilir. Böylece doğrulama ve denetleme kolaylaşır.
Sorular
- Hangi yönetmelikler destekleniyor?
- Betonarme kolon tasarımı şu an TS500:2000 ve TBDY2018 deprem şartnamesini desteklemektedir. Diğer uluslararası şartnameler eklenecektir.
- Donatıyı benim için tasarlayabilir mi?
- Evet. Otomatik Tasarım, boyuna donatı adedi, boyuna donatı çapı, etriye çapı ve aralıklarını tüm kontrolleri geçecek şekilde seçer. Bunun yanısıra, mevcut bir donatı düzeni girip kontrol edebilirsiniz.
- İki eksenli eğilme dikkate alınıyor mu?
- Evet. Her yük kombinasyonu iki eksenli fiber kesit analizi yapılarak, 3 boyutlu PMM etkileşim yüzeyine karşı, kapasite/talep oranları ile kontrol edilir.
- Bu hesap ücretsiz mi sunuluyor?
- Kolon Tasarımı, Engineer paketinde özel mühendislik hesabı olarak yer alır. Ücretsiz deneyebilirsiniz.
Dakikalar içinde hesaplamaya başlayın.
Kaydolun, bir hesap seçin ve ilk denetlenebilir raporunuzu üretin.
